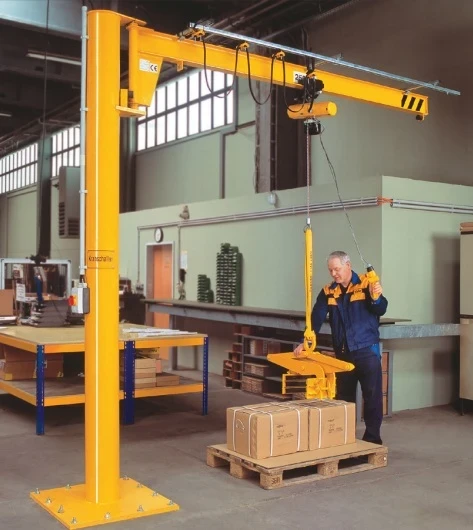

Stĺpové otočné žeriavy

Stĺpové otočné žeriavy

Model PFSP - Zvýšený výložník s optimálnou výškou, rozsah otočenia 270°

Ľahká hmotnosť, protiskrutová oceľová konštrukcia s nízkou stavebnou výškou. Výložník sa pohybuje na ložisku, stĺp je vyrobený z vystuženej oceľovej rúry. Veľkosť kladkostroja v kombinácii so systémom pre vlečný kábel môže viesť k obmedzeniu rozsahu otáčania výložníka.

Štandardný program model PFSP

Montáž

• Základná doska s kotevnými čapmi a šablóna.
• Ukotvenie pomocou základnej platne (navarenej) vrátane ukotvenia (kompletné so skrutkami, poistnými maticami a podložkami).
• Ukotvenie pomocou medziplatne (naskrutkovanej) vrátane ukotvenia (kompletné so skrutkami, poistnými maticami a podložkami).
• Mobilná jednotka pre zmenu miesta.

Možnosti

• Brzda otoče na ovládanie rýchlosti výložníka počas otáčania. Odporúčaná pre dĺžku výložníka viac ako 5 m alebo pri stavebnej výške viac ako 4 m. Toto zabraňuje nekontrolovateľnému pohybu výložníka.
• Hrubšia vrstva ochranného náteru (120 μm) alebo pozinkovanie pre prácu vo vonkajšom prostredí.
• Ručná poistka, ktorá udrží výložník v nehybnej polohe (ochrana proti vetru).
• Ochranná pokrývka zdvíhacieho zariadenia pre vonkajšie použitie.

Rozsah dodávky

• Elektrický systém je vybavený uzamykateľným hlavným spínačom, kruhovým káblom a káblovou konzolou pre výložník do dĺžky 4 000 mm.
• Od 4 500 mm a viac je výložník vybavený vlečným káblom. Z dôvodu previsu káblov pri nízkych žeriavoch, odporúčame použitie vlečných káblov aj pri kratších výložníkoch.
• Nárazníky pojazdu na začiatku a na konci.
• Žeriavy sa dodávajú s návodom na použitie a kompletnou dokumentáciou od výrobcu.

Model PFM - Zvýšený výložník s optimálnou výškou,

rozsah otočenia 360°

Ľahká hmotnosť, protiskrutová oceľová konštrukcia s nízkou stavebnou výškou. Kompaktná otočná hlava pre ideálne rozmery konštrukcie a prístup zvrchu zaistí jednoduchú montáž. Výložník sa pohybuje na valčekovom ložisku, stĺp je vyrobený zo spevnenej oceľovej rúry. Veľkosť kladkostroja v kombinácii so systémom pre vlečný kábel môže viesť k obmedzeniu rozsahu otáčania výložníka.

Štandardný program model PFM

Montáž

• Základná doska s kotevnými čapmi a šablóna.
• Ukotvenie pomocou základnej platne (navarenej) vrátane ukotvenia (kompletné so skrutkami, poistnými maticami a podložkami).
• Ukotvenie pomocou medziplatne (naskrutkovanej) vrátane ukotvenia (kompletné so skrutkami, poistnými maticami a podložkami).
• Mobilná jednotka pre zmenu miesta.

Možnosti

• Brzda otoče na ovládanie rýchlosti výložníka počas otáčania. Odporúčaná pre dĺžku výložníka viac ako 5 m alebo pri stavebnej výške viac ako 4 m. Toto zabraňuje nekontrolovateľnému pohybu výložníka.
• Hrubšia vrstva ochranného náteru (120 μm) alebo pozinkovanie pre prácu vo vonkajšom prostredí.
• Ručná poistka, ktorá udrží výložník v nehybnej polohe (ochrana proti vetru).
• Ochranná pokrývka zdvíhacieho zariadenia pre vonkajšie použitie.

Rozsah dodávky

• Elektrický systém je vybavený uzamykateľným hlavným spínačom, kruhovým káblom a káblovou konzolou pre výložník do dĺžky 4 000 mm.
• Od 4500 mm a viac je výložník vybavený vlečným káblom.
• Z dôvodu previsu káblov pri nízkych žeriavoch, odporúčame použitie vlečných káblov aj pri kratších výložníkoch.
• Nárazníky pojazdu na začiatku a na konci.
• Žeriavy sa dodávajú s návodom na použitie a kompletnou dokumentáciou od výrobcu.

Model PFP - Zvýšený výložník s optimálnou výškou,

rozsah otočenia 360°

Ľahká hmotnosť, protiskrutová oceľová konštrukcia s nízkou stavebnou výškou. Kompaktná otočná hlava pre ideálne rozmery konštrukcie a prístup zvrchu zaistí jednoduchú montáž. Výložník sa pohybuje na valčekovom ložisku, stĺp je vyrobený zo spevnenej oceľovej rúry. Veľkosť kladkostroja v kombinácii so systémom pre vlečný kábel môže viesť k obmedzeniu rozsahu otáčania výložníka.

Štandardný program model PFP

Montáž

• Základná doska s kotevnými čapmi a šablóna.
• Ukotvenie pomocou základnej platne (navarenej) vrátane ukotvenia (kompletné so skrutkami, poistnými maticami a podložkami).

Možnosti

• Elektricky ovládané otáčanie.
• Koncové spínače na limitovanie rozsahu otáčania (pred nárazom do objektu sa motor automaticky vypne)
• Hrubšia vrstva ochranného náteru (120 μm) alebo pozinkovanie pre prácu vo vonkajšom prostredí.
• Ručná poistka, ktorá udrží výložník v nehybnej polohe (ochrana proti vetru).
• Ochranná pokrývka zdvíhacieho zariadenia pre vonkajšie použitie.

Rozsah dodávky

• Elektrický systém je vybavený uzamykateľným hlavným spínačom, kruhovým káblom a káblovou konzolou pre výložník do dĺžky 4 000 mm.
• Od 4 500 mm a viac je výložník vybavený vlečným káblom. Z dôvodu previsu káblov pri nízkych žeriavoch, odporúčame použitie vlečných káblov aj pri kratších výložníkoch.
• Nárazníky pojazdu na začiatku a na konci.
• Žeriavy sa dodávajú s návodom na použitie a kompletnou dokumentáciou od výrobcu.

Bezpečnostné vzdialenosti v súlade s predpismi bezpečnosti práce pre žeriavy (BGV D6) čl. 11/ čl. 32

Nasledovné bezpečnostné vzdialenosti sa týkajú len žeriavov obsluhovaných zo zeme, bez plošín, mostíkov a pod. s nosnosťou výložníka do 10 000 kg.
