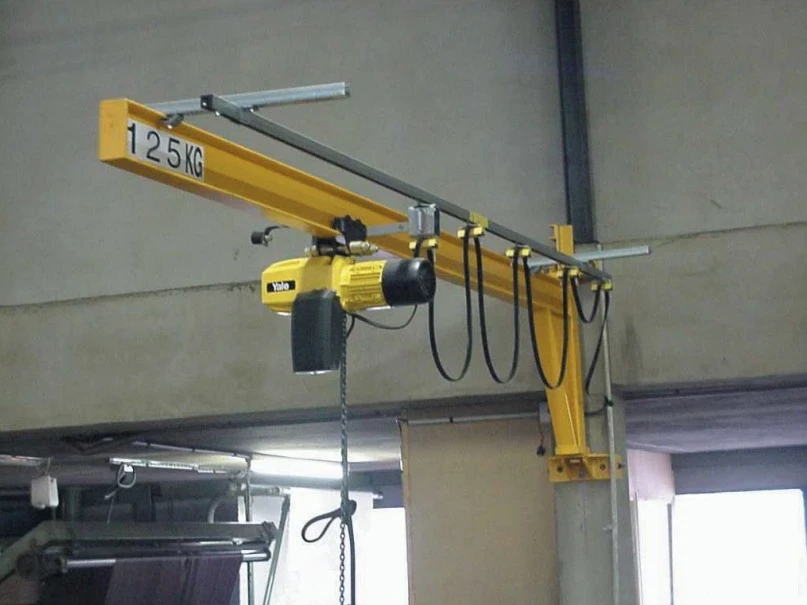

Model PMS - Zvýšený výložník s optimálnou výškou, rozsah otočenia 180°

Ľahká hmotnosť, protiskrutová oceľová konštrukcia s nízkou stavebnou výškou. Výložník sa pohybuje na ložisku a vybavený je konzolou pre upevnenie žeriavu na betónovú stenu. Montáž žeriava na stenu v kombinácii so systémom pre vlečný kábel môže viesť k obmedzeniu rozsahu otáčania výložníka. V tomto prípade je potrebné riadne namontovať nárazníky.

Štandardný program model PMS

Montáž

• Montáž na stenu pomocou závitových tyčí, ktoré sú vedené cez stenu a pripevnené k stene pomocou protikusov a matíc.
• Uchytenie na stĺp pomocou konzoly a kotevných čapov. Podporná platňa max. 500 mm, kotevné čapy (závitové tyče) max. 1 000 mm.
• Pri montáži konzolového otočného žeriava priamo na stenu a použití vlečného káblového systému može byť v závislosti od veľkosti kladkostroja obmedzený rozsah otáčania.
• Ďalšie možnosti uchytenia ako navarovacie konzoly, montáž na strop, atď., žiadajte dopytom.

Možnosti

• Dorazy otoče (nárazníky) je možné namontovať na stenu budovy a určiť nimi rozsah otáčania.
• Brzda otoče na ovládanie rýchlosti výložníka počas otáčania. Odporúčaná pre dĺžku výložníka viac ako 5 m alebo pri stavebnej výške viac ako 4 000 mm. Toto zabraňuje nekontrolovateľnému pohybu výložníka.
• Hrubšia vrstva ochranného náteru (120 μm) alebo pozinkovanie pre prácu vo vonkajšom prostredí.
• Ručná poistka, ktorá udrží výložník v nehybnej polohe (ochrana proti vetru).
• Ochranná pokrývka zdvíhacieho zariadenia pre vonkajšie použitie

Rozsah dodávky

• Elektrický systém je vybavený uzamykateľným hlavným spínačom, kruhovým káblom a káblovou konzolou pre výložník do dĺžky 4000 mm.
• Od 4 500 mm a viac je výložník vybavený vlečným káblom. Z dôvodu previsu káblov pri nízkych žeriavoch odporúčame použitie vlečných káblov aj pri kratších výložníkoch.
• Nárazníky pojazdu na začiatku a na konci.
• Žeriavy sa dodávajú s návodom na použitie a kompletnou dokumentáciou od výrobcu.

UPOZORNENIE: Za podpornú konštrukciu a steny je zodpovedný užívateľ!
