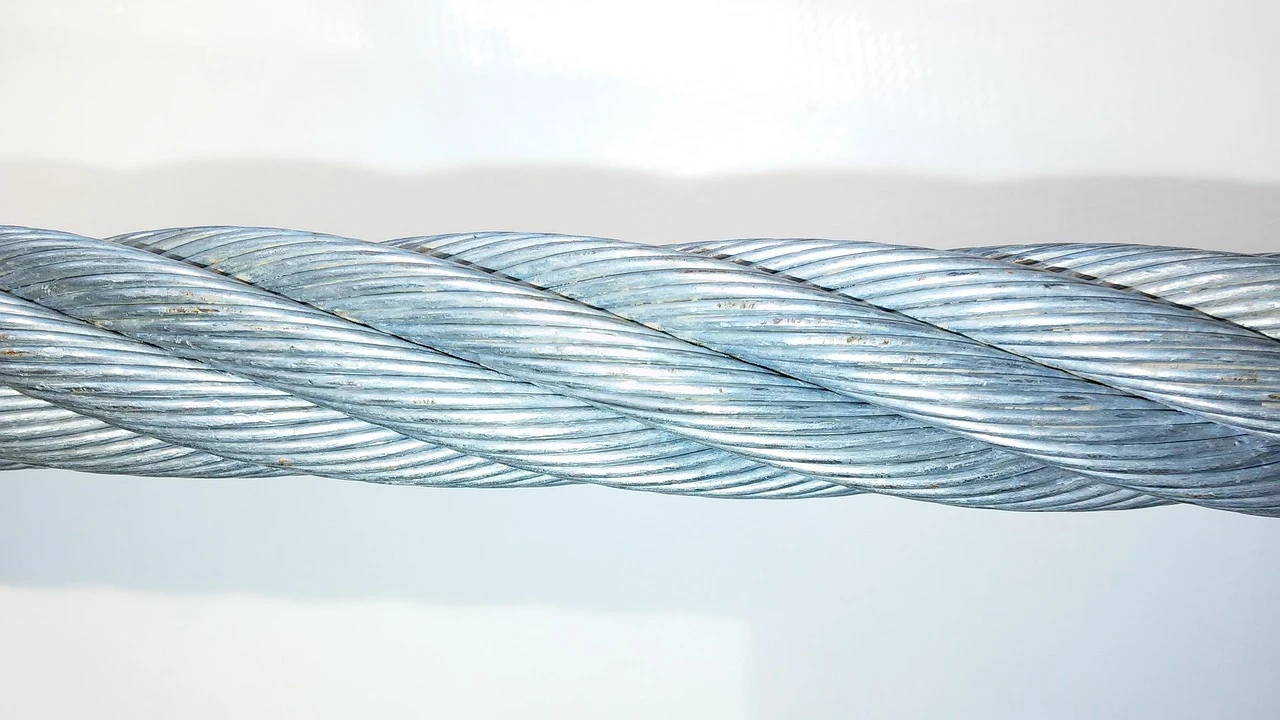

Ako správne zakončiť oceľové lano?

Oceľové lano môže pri zdvíhaní prenášať zaťaženie v stovkách kilogramov aj v desiatkach ton. Jeho bezpečnosť však závisí aj od niekoľkých centimetrov na samotnom konci. Správne zvolené zakončenie môže podľa typu dosahovať účinnosť 80 %, 90 % alebo až 100 % minimálnej trhacej sily lana. Napríklad lisované zakončenia podľa EN 13411-8 pracujú s faktorom účinnosti minimálne 0,9, zatiaľ čo správne realizované zalievané koncovky podľa EN 13411-4 môžu dosiahnuť faktor 1,0. Preto pri výbere nestačí poznať iba priemer lana – rozhodujú konštrukcia, zaťaženie, spôsob použitia aj konkrétny typ koncovky.

Prečo je zakončenie oceľového lana také dôležité?

Oceľové laná patria medzi základné prvky zdvíhacej, manipulačnej a viazacej techniky. Používajú sa na žeriavoch, navijakoch, zdvíhacích zariadeniach, pri manipulácii s bremenami aj ako súčasť lanových závesov.

Samotné lano však musí byť bezpečne spojené s ďalším prvkom systému – napríklad hákom, strmeňom, závesným okom alebo konštrukciou stroja. A práve tu prichádza na rad zakončenie.

Nesprávne vytvorené oko, nevhodná koncovka alebo chybne namontovaná svorka môžu výrazne znížiť únosnosť celej zostavy. Pri profesionálnom použití preto nemožno koniec lana jednoducho ohnúť a upevniť spôsobom, ktorý sa javí ako dostatočne pevný.

Spôsob zakončenia treba vždy vyberať podľa konštrukcie a priemeru lana, požadovanej nosnosti, charakteru zaťaženia, pracovného prostredia a odporúčaní výrobcu lana aj koncového prvku.

1. Oko s očnicou – praktické a rozšírené riešenie

Jedným z najznámejších spôsobov zakončenia je vytvorenie oka. Do jeho vnútornej časti sa vkladá očnica, ktorá pomáha udržať správny tvar oka a chráni lano pred nadmerným ohybom a opotrebovaním v mieste kontaktu.

Oko následne možno zaistiť napríklad lisovanou objímkou alebo iným systémom určeným pre daný typ lana.

Priemyselné vyhotovenia s pevnými očnicami upravuje aj EN 13411-9. Pri zakončení zaistenom objímkou norma uvádza faktor účinnosti KT minimálne 0,9; pri splietaných zakončeniach s pevnou očnicou minimálne 0,8.

Očnice preto nie sú iba doplnkom. Pri správnom návrhu pomáhajú chrániť lano v jednom z mechanicky najviac namáhaných miest celej zostavy.

2. Lisované zakončenie – pevné a kompaktné riešenie

Pri lisovanom zakončení sa koncovka alebo objímka mechanicky zalisuje na oceľové lano pomocou určeného technologického postupu.

Výhodou je kompaktné vyhotovenie a vysoká účinnosť spojenia. EN 13411-8 stanovuje pre lisované koncovky patriace do rozsahu tejto normy faktor účinnosti KT minimálne 0,9.

Lisovanie však nie je operácia, pri ktorej stačí vybrať objímku približne zodpovedajúcu priemeru lana. Koncovka, lano, lisovacie zariadenie aj použitý technologický postup musia byť navzájom kompatibilné.

Pre firmy, ktoré potrebujú hotové lanové zostavy na pravidelnú manipuláciu s bremenami, je preto výhodnejšie voliť profesionálne pripravené zakončenia namiesto improvizovanej montáže priamo v prevádzke.

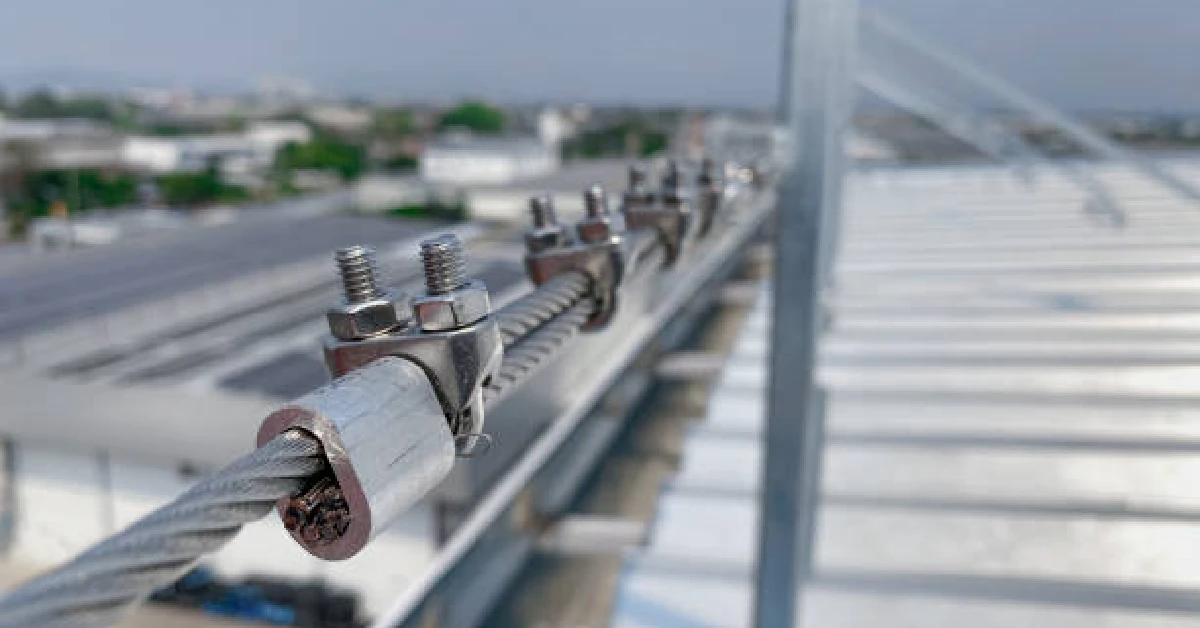

3. Lanové svorky – rozoberateľné zakončenie oceľového lana

Ďalšou možnosťou sú lanové svorky. Ich výhodou je predovšetkým montáž bez potreby vytvárania trvalého lisovaného spoja.

Ani pri nich však neplatí univerzálny montážny postup pre všetky výrobky. Rozhodujú konkrétny typ svorky, priemer a konštrukcia lana, počet svoriek, ich rozstupy, orientácia a uťahovací moment predpísaný výrobcom.

V praxi preto treba postupovať podľa technickej dokumentácie konkrétneho systému. Nesprávny počet svoriek alebo ich chybná montáž môže znamenať, že zakončenie nedosiahne požadovanú únosnosť.

Ak má byť spoj súčasťou zdvíhacieho zariadenia, jeho vhodnosť pre danú aplikáciu treba overiť ešte pred montážou.

4. Klinová lanová koncovka – riešenie umožňujúce demontáž a úpravu

Využíva klin, ktorý oceľové lano pri zaťažení zovrie v telese koncovky. Ide o riešenie používané najmä tam, kde je potrebné lano upevniť mechanicky a zároveň zachovať možnosť jeho opätovného rozobratia či úpravy dĺžky.

Aj klinové koncovky podliehajú presným technickým požiadavkám. EN 13411-6 sa venuje asymetrickým klinovým koncovkám a EN 13411-7 symetrickým klinovým koncovkám.

Pri montáži je mimoriadne dôležité dodržať orientáciu lana a klinu podľa pokynov výrobcu. Zamenenie zaťaženej a voľnej vetvy alebo použitie nekompatibilnej koncovky môže negatívne ovplyvniť bezpečnosť spoja.

5. Zalievané koncovky pre vysoké nároky

Pri náročných aplikáciách sa používajú aj koncovky, v ktorých sa rozpletený koniec lana upevní zalievacím materiálom.

Ich veľkou výhodou je vysoká účinnosť. EN 13411-4 stanovuje požiadavky na zakončenia zalievané kovom alebo živicou, ktoré musia byť schopné odolať sile zodpovedajúcej najmenej 100 % minimálnej trhacej sily lana. Faktor účinnosti KT je teda 1,0.

Takéto zakončenie však vyžaduje presne dodržaný technologický proces. Dôležité je správne rozpletenie a rozloženie drôtov, odstránenie nečistôt a mastnoty, vycentrovanie lana v koncovke a aplikácia vhodného zalievacieho materiálu.

Aké zakončenie oceľového lana vybrať?

Univerzálne najlepšie riešenie neexistuje. Iné požiadavky má jednoduché mechanické upevnenie a iné zdvíhacia zostava používaná každý deň v priemyselnej prevádzke. Pri výbere si treba položiť najmä tieto otázky:

• Aký typ a priemer má oceľové lano?
• Aká je minimálna trhacia sila lana a požadovaná nosnosť zostavy?
• Bude spoj trvalý alebo rozoberateľný?
• Ide o zdvíhanie, ťahanie, kotvenie alebo inú aplikáciu?
• Bude lano vystavené vlhkosti, chemikáliám, vysokým či nízkym teplotám?
• Aké zakončenie povoľuje výrobca konkrétneho lana?
• Aké požiadavky musí spĺňať celá zdvíhacia sústava?

Až podľa odpovedí možno vybrať vhodnú očnicu, objímku, svorku, klinovú alebo zalievanú koncovku.

Oceľové laná nie sú jediným riešením pre manipuláciu s bremenami

Pri návrhu zdvíhacieho systému treba posudzovať celú zostavu. Oceľové laná, reťaze, háky, strmene, spojovacie články a ďalšie komponenty musia byť navzájom kompatibilné a dimenzované na konkrétne zaťaženie.

Pri pravidelnom vertikálnom zdvíhaní môže byť vhodným riešením napríklad reťazový kladkostroj, zatiaľ čo oceľové lano sa uplatní v lanových zdvihákoch, navijakoch, žeriavových mechanizmoch či pri tvorbe lanových závesov.

Rozhodujúca preto nie je iba deklarovaná nosnosť jednotlivého produktu. Bezpečnosť systému určuje jeho najslabší článok – vrátane zakončenia lana.

Najčastejšie chyby pri zakončovaní oceľových lán

V priemyselnej praxi sa oplatí vyhnúť najmä improvizovaným riešeniam. Problémom môže byť nevhodná veľkosť očnice, nesprávne zvolená koncovka, nedostatočný alebo nesprávny počet svoriek, nedodržaný uťahovací moment či kombinovanie komponentov, ktoré nie sú určené na spoločné použitie.

Rovnako dôležitá je následná kontrola. Zakončenie treba počas prevádzky sledovať spolu so samotným lanom a kontrolovať známky deformácie, korózie, uvoľnenia, poškodenia drôtov či nadmerného opotrebovania.

Pri zdvíhaní bremien sa neoplatí posudzovať stav lana iba pohľadom na jeho strednú časť. Kritické miesta sa často nachádzajú práve pri koncovkách a miestach kontaktu s ďalšími komponentami.

Správne zakončenie začína výberom správnych komponentov

Bezpečné zakončenie oceľového lana je kombináciou vhodného lana, správnej koncovky a odbornej montáže. Pri priemyselnom použití by výber nemal vychádzať iba z priemeru lana alebo ceny príslušenstva.

V ponuke pre zdvíhaciu a manipulačnú techniku preto hľadajte oceľové laná, lanové svorky, očnice, koncovky a ďalšie príslušenstvo podľa konkrétnej aplikácie. Ak prevádzka využíva rôzne spôsoby manipulácie s materiálom, sortiment môžu doplniť aj reťaze, viazacie prvky alebo reťazový kladkostroj.

Správne zvolený komponent totiž nie je iba detailom na konci lana. Je súčasťou celého systému, ktorý musí bezpečne preniesť požadované zaťaženie.
